PT-SMW73C/CL
LCD工程投影机
- 8000lm
- 1280 x800
- 激光
◆ 明亮环境下呈现逼真影像
◆ 3,000,000:1*1的动态对比度呈现自然生动的图像
◆ 可进行智能光源控制的节能管理系统
◆ 电动镜头位移、变焦和聚焦
◆ 视频显示设备监控软件
详细规格

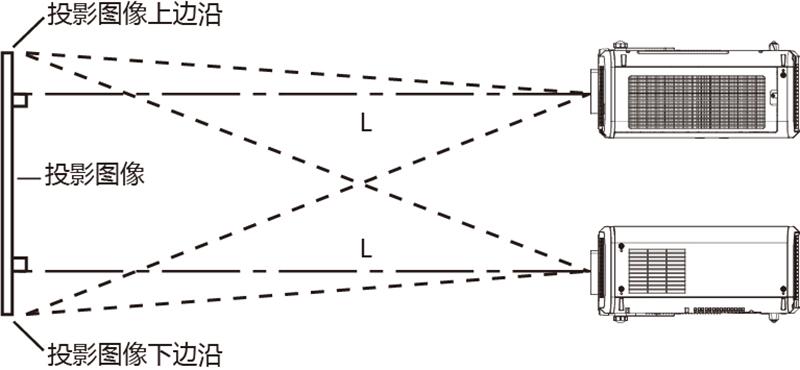

| 图像对角线尺寸 | 投影距离 (L) | ||||||||||
| ET-ELW21C | ET-ELW22C | ET-ELW20C | 标准镜头 | ET-ELT22C | ET-ELT23C | ||||||
| 投射比 (16:10宽高比) |
0.774:1 | 0.789-0.987:1 | 1.23–1.68:1 | 1.63–2.79:1 | 2.76–4.54:1 | 4.49-7.21:1 | |||||
| 固定 | 小至(宽度) | 大至(焦距) | 小至(宽度) | 大至(焦距) | 小至(宽度) | 大至(焦距) | 小至(宽度) | 大至(焦距) | 小至(宽度) | 大至(焦距) | |
| 1.02 [40"] | 0.64 (2.1) | — | — | 1.03 (3.4) | 1.42 (4.7) | 1.38 (4.5) | 2.38 (7.8) | 2.32 (7.6) | 3.85 (12.6) | 3.76 (12.3) | 6.10 (20) |
| 1.27 [50"] | 0.81 (2.7) | — | — | 1.30 (4.3) | 1.79 (5.9) | 1.74 (5.7) | 2.99 (9.8) | 2.93 (9.6) | 4.85 (15.9) | 4.76 (15.6) | 7.68 (25.2) |
| 1.52 [60"] | 0.99 (3.2) | 1.01 (3.3) | 1.26 (4.1) | 1.58 (5.2) | 2.16 (7.1) | 2.09 (6.9) | 3.6 (11.8) | 3.54 (11.6) | 5.84 (19.2) | 5.75 (18.9) | 9.26 (30.4) |
| 1.78 [70"] | 1.16 (3.8) | 1.18 (3.9) | 1.48 (4.9) | 1.85 (6.1) | 2.53 (8.3) | 2.45 (8.0) | 4.21 (13.8) | 4.14 (13.6) | 6.83 (22.4) | 6.75 (22.1) | 10.84 (35.6) |
| 2.03 [80"] | 1.33 (4.4) | 1.36 (4.5) | 1.70 (5.6) | 2.12 (7.0) | 2.90 (9.5) | 2.81 (9.2) | 4.82 (15.8) | 4.75 (15.6) | 7.82 (25.7) | 7.74 (25.4) | 12.42 (40.7) |
| 2.29 [90"] | 1.51 (5.0) | 1.54 (5.1) | 1.92 (6.3) | 2.39 (7.8) | 3.27 (10.7) | 3.16 (10.4) | 5.42 (17.8) | 5.36 (17.6) | 8.81 (28.9) | 8.73 (28.6) | 14.00 (45.9) |
| 2.54 [100"] | 1.68 (5.5) | 1.71 (5.6) | 2.14 (7.0) | 2.66 (8.7) | 3.64 (11.9) | 3.52 (11.5) | 6.03 (19.8) | 5.97 (19.6) | 9.80 (32.2) | 9.73 (31.9) | 15.58 (51.1) |
| 3.05 [120"] | 2.03 (6.7) | 2.06 (6.8) | 2.57 (8.4) | 3.21 (10.5) | 4.38 (14.4) | 4.24 (13.9) | 7.25 (23.8) | 7.19 (23.6) | 11.79 (38.7) | 11.72 (38.5) | 18.73 (61.5) |
| 3.81 [150"] | 2.55 (8.4) | 2.59 (8.5) | 3.23 (10.6) | 4.02 (13.2) | 5.48 (18.0) | 5.31 (17.4) | 9.07 (29.8) | 9.01 (29.6) | 14.76 (48.4) | 14.70 (48.2) | 23.47 (77.0) |
| 5.08 [200"] | 3.42 (11.2) | 3.47 (11.4) | 4.32 (14.2) | 5.38 (17.7) | 7.33 (24.0) | 7.09 (23.3) | 12.11 (39.7) | 12.05 (39.5) | 19.72 (64.7) | 19.67 (64.5) | 31.36 (102.9) |
| 6.35 [250"] | 4.29 (14.1) | 4.35 (14.3) | 5.41 (17.7) | 6.74 (22.1) | 9.17 (30.1) | 8.88 (29.1) | 15.16 (49.7) | 15.10 (49.5) | 24.68 (81.0) | 24.64 (80.8) | 39.26 (128.8) |
| 7.62 [300"] | 5.16 (16.9) | 5.23 (17.2) | 6.50 (21.3) | 8.10 (26.6) | 11.02 (36.2) | 10.67 (35.0) | 18.20 (59.7) | 18.14 (59.5) | 29.64 (97.2) | 29.61 (97.1) | 47.15 (154.7) |
| 8.89 [350"] | 6.03 (19.8) | 6.11 (20.0) | 7.59 (24.9) | 9.46 (31.0) | 12.86 (42.2) | 12.45 (40.8) | 21.24 (69.7) | 21.18 (69.5) | 34.59 (113.5) | 34.58 (113.5) | 55.04 (180.6) |
| 10.16 [400"] | 6.89 (22.6) | 6.99 (22.9) | 8.68 (28.5) | 10.82 (35.5) | 14.71 (48.3) | 14.24 (46.7) | 24.28 (79.7) | 24.22 (79.5) | 39.55 (129.8) | 39.55 (129.8) | 62.94 (206.5) |
| 型号 | PT-SMW73C/CL | |
| 电源规格 | 100–240V 交流电 , 50/60 Hz | |
| 功耗 | 545W | |
| 液晶芯片 | 液晶板尺寸 | 19.3 mm (0.76 英寸 ) 对角线 (16:10 宽高比 ) |
| 显示方式 | 透射式液晶面板(× 3, R/G/B) | |
| 驱动方式 | 有源矩阵型 | |
| 显示器像素 | 1,024,000 (1,280 x 800) x 3, 共计 3,072,000 像素 | |
| 光源 | 激光二极管(1类) | |
| 亮度*1 | 8,000流明 | |
| 分辨率 | 1,280 x 800像素*2 | |
| 对比度 | 3,000,000:1(图像模式设置为 [ 动态模式 ]，动态对比度设置为 [1] 或 [2]) | |
| 屏幕尺寸(对角线) | 1.02–10.16m (40–400 英寸 ), 16:10 宽高比 选用 ET-ELW22C 时 ,1.52–10.16m (60–400 英寸 ) , 16:10 宽高比 |
|
| 均匀性*1 | 90% | |
| 镜头 | PT-SMZ77C/SMW73C: 电动变焦 ( 投射比 1.6–2.8 :1), F = 1.7–2.3, f = 26.8 –45.5 mm PT-SMZ77CL/SMW73CL: 可选的电动变焦 / 聚焦镜头 |
|
| 光轴移动*3*4 | 垂直(光轴位于屏幕中心) | ±67% ( 电动 ) ( 标准镜头 ) |
| 水平(光轴位于屏幕中心) | ±35% ( 电动 ) ( 标准镜头 ) | |
| 梯形校正范围*3 | 垂直: ±35°, 水平: ±35°(标准镜头) (当水平和垂直校正同时进行时，总值不能超过±55°) |
|
| 安装方式 | 水平/垂直, 360°全方位自由安装 | |
| 终端端口 | HDMI 输入 | HDMI 19-pin x 2(饱和色,支持HDCP), 音频信号: 线性PCM(采样频率: 48 kHz/44.1 kHz/32 kHz) |
| RGB 1 输入 | BNC x 5 (RGB 或 YPBPR/YCBCR x 1) | |
| RGB 2 输入 | D-sub HD 15-pin (阴) x 1 (兼容RGB或YPBPR/YCBCR) | |
| 视频输入 | Pin jack x 1 ( 复合视频 ) | |
| 监视输出 | D-sub HD 15-pin ( 阴 ) x 1 ( 兼容 RGB 或 YPBPR/YCBCR) | |
| 音频输入 1 | M3 立体声 mini jack x 1 (L-R) | |
| 音频输入 2 | M3 立体声 mini jack x 1 (L-R) | |
| 音频输入 3 | Pin jack x 2 (L-R) | |
| 可变音频输出 | M3 立体声 mini jack, 0 V [rms] 至 2.0 V [rms] 可变 | |
| 串行输入 | D-Sub 9-pin ( 阴 ) x 1, 兼容 RS-232C, 用于计算机控制 | |
| 遥控1输入 | D-Sub 9-pin ( 阴 ) x 1, 用于接触控制 | |
| 遥控2输入 | M3 立体声 mini jack x 1, 用于有线远程控制 | |
| 局域网 | RJ-45 x 1 用于网络连接 , 10Base-T, 100Base-TX, 适用于 PJLinkTM (Class 2) | |
| DIGITAL LINK / 局域网 | RJ-45 x 1用于网络和DIGITAL LINK连接 (符合HDBase-TTM标准), 100Base-TX, 适用于PJLinkTM (Class 2 ), HDCP, 饱和色 | |
| 浏览/配对端口 | USB(类型A) x 1 | |
| DC输出 | USB(类型A) x 1, DC 5 V/2 A*5 | |
| 无线模块 | USB x 1, 仅用于选配件无线模块ET-WM300C | |
| 内置扬声器 | 10W(单声道) | |
| 尺寸(宽x高x长) | PT-SMZ77C/SMW73C: 560 x 205*6 x 443 mm( 含标准镜头 ) PT-SMZ77CL/SMW73CL: 560 x 205*6 x 428 mm( 不含镜头 ) | |
| 重量*7 | PT-SMZ77C/SMW73C: 约 17.1 kg ( 含标准镜头 ) PT-SMZ77CL/SMW73CL: 约 16.2 kg ( 不含镜头 ) | |
| 机身材料 | 模压塑料(PC + ABS) | |
| 噪音水平*1 | 35dB (普通/节能), 28dB (低噪音模式) | |
| 过滤网 | x 1, 更换周期: 约20,000小时*8 | |
| 运行环境 | 运行温度 : 0°C– 45°C*9, 运行湿度 : 20%–80% ( 无冷凝 ) | |
| 适用软件/应用软件 | Logo传送软件, 视频显示设备监控软件, 无线管理软件, 即插即分享, 智能投影机控制APP、无线投影机APP | |
| 提供附件 | 电源线x1, 无线/有线遥控器x1, 遥控器电池(R03/LR03/AAA 种类 x 2 ), 软件CD-ROM x 1 (操作手册) | |
